CORROYEUSES MOULURIERES 4-FACES

CORROYEUSES MOULURIERES 4 FACES

TYPE RMM422 – RMM423 – RMM523

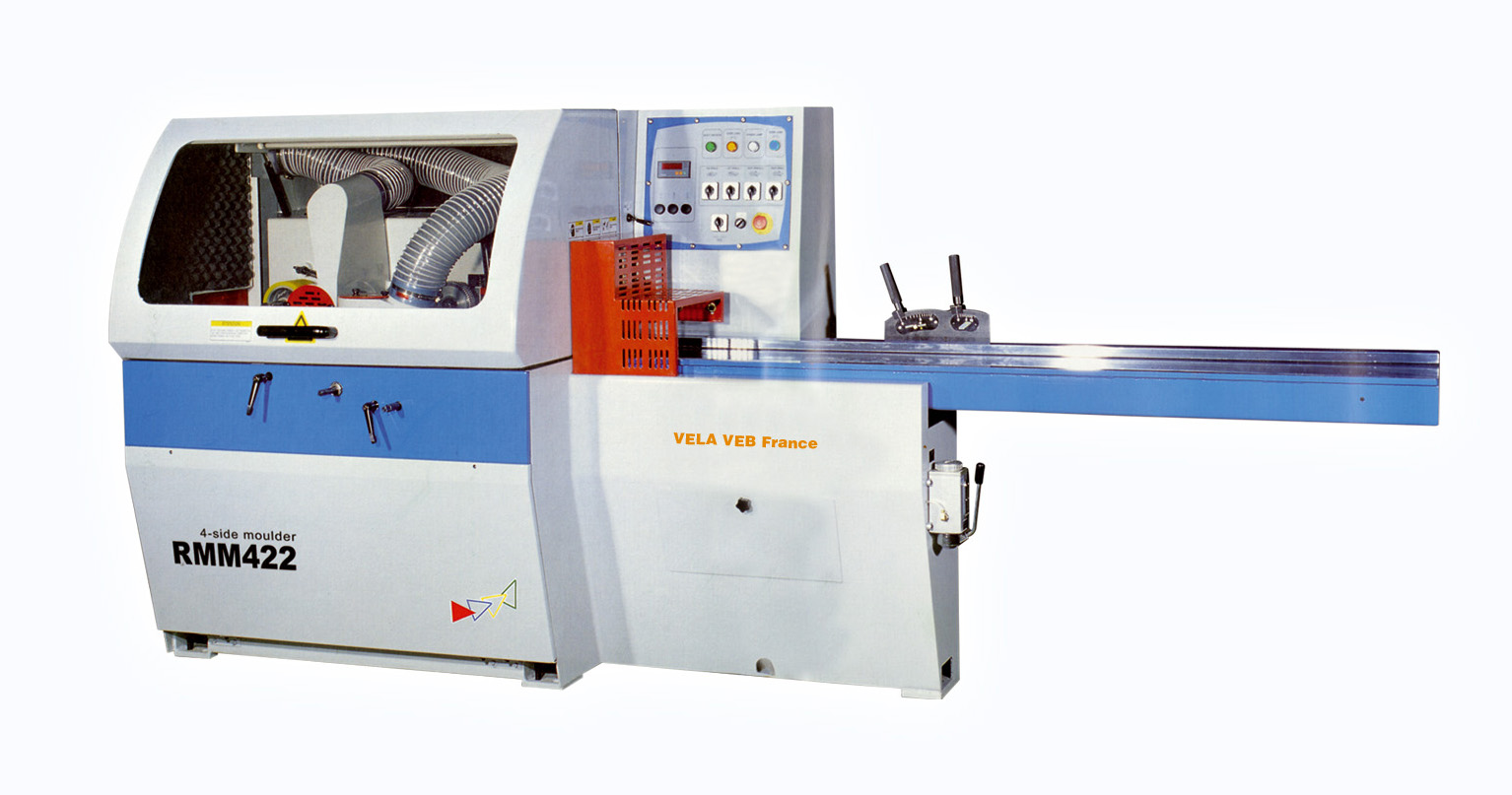

Corroyeuse type RMM422

Corroyeuses moulurières 4-Faces
– Largeur de travail – mm min.
22
– Largeur de travail – mm max.
220
– Epaisseur de travail – mm min.
8
– Epaisseur de travail – mm max.
120
– Nombre d’arbres
4
– Vitesse des axes (r/min)
6000
* Dégauchisseuse
ø 125×230
* Fraise dressage
ø 145×12
* Toupie droite
ø 125×230
* Toupie gauche
ø 125×230
* Raboteuse
ø 125×230
– Diamètre des arbres (mm)
ø 40
– Puissance des moteurs (standard)
* Dégauchisseuse
3 kW/4CH
* Toupie droite
4 kW/5.5CH
* Toupie gauche
4 kW/5.5CH
* Raboteuse
5.5 kW/7.5CH
* Alimentation double vitesse
1.8kW/2.5HP
* Levage axe supérieur
0.18kW/0.25HP
– Puissance totale moteur
15.98kW/21.75HP
– Vitesse d’entraînement
8m/min – 16m/min
– Réglage table d’entraînement et grille(mm)
8
– Inclinaison de l’axe supérieur (mm)
+/- 5
– Longueur de table (mm)
2300
– Diamètre de la sortie d’aspiration
ø 130
– Dimensions de la machine
3390x1100x1705
– Diametre maximum des outils que l’on peut monter sur Toupie Droit eet Toupie Gauche sur 4 Faces RMM422
ø 140
– Poids kg
1500

Corroyeuse moulurière type RMM423

Corroyeuses moulurières 4-Faces
– Largeur de travail mm min.
20
– Largeur de travail – mm max.
230
– Epaisseur de travail – mm min.
8
– Epaisseur de travail – mm max.
160
– Nombre d’arbres
4
– Vitesse des axes (r/min)
6000
– Degau
ø 108~ ø 145
– Toupie droite
ø 108~ ø 200
– Toupie gauche
ø 108~ ø 200
– Rabot
ø 108~ ø 200
– Arbre universel
ø 108~ ø 200
– Diamètre axe (mm)
ø 40
– Puissance des moteurs (standard)
* Degau
5.5kW/7.5HP
* Toupie droite
5.5kW/7.5HP
* Toupie gauche
5.5kW/7.5HP
* Raboteuse
7.5 kW/10HP
* Entraînement
3kW/7.4HP
– Puissance totale moteur
27 Kw
– Vitesse d’entraînement (m/min)
6~30
– Diamètre rouleau d’entraînement (mm)
ø 140/ø 35
– Largeur rouleau d’entraînement (mm)
2×50
– Largeur rouleau d’entraîn. opposé à l’axe gauche
2x(1×20+1×16)
– Diamètre rouleau entraîn. extérieur (mm)
ø 140/ø 35
– Largeur rouleau entraîn. extérieur (mm)
2×50
– Diamètre de course du rouleau entraîn. intérieur
ø 96
– Largeur de course du rouleaux entraîn. intérieur
1×30+1×50
– Diamètre de course du rouleau entre les deux arbres supérieurs
ø 96
– Largeur de course du rouleau entre les deux arbres supérieurs
253
– Diamètre du rouleau entraîn. extérieur
ø 96
– Largeur du rouleau entraîn. extérieur
253
– Pression air max. sur les rouleaux entraîn.intérieur
6
– Réglage table d’entraînement et grille (mm)
10
– Réglage axial des axes verticaux (mm)
30
– Réglage axial des axes horizontaux (mm) (sauf pour 1er axe inférieur)
20
– Longueur de table d’entraîn. (mm)
2000
– Dimensions de la machine (mm)
3760x1730x1750
– Poids (kg)
3800

Corroyeuse moulurière type RMM523

Corroyeuses moulurières 4-Faces
– Largeur de travail – mm min.
20
– Largeur de travail – mm max.
230
– Epaisseur de travail – mm min.
8
– Epaisseur de travail – mm max.
160
– Nombre d’arbres
5
– Vitesse des axes (r/min)
6000
– Degau
ø 108~ ø 145
– Toupie droite
ø 108~ ø 200
– Toupie gauche
ø 108~ ø 200
– Rabot
ø 108~ ø 200
– Arbre universel
ø 108~ ø 200
– Diamètre axe (mm)
ø 40
– Puissance des moteurs (standard)
* Degau
5.5kW/7.5HP
* Toupie droite
5.5kW/7.5HP
* Toupie gauche
5.5kW/7.5HP
* Raboteuse
7.5 kW/10HP
* Arbre universel Inclinaison électrique
7.5kW/10HP
* Entraînement
3kW/7.4HP
– Puissance totale moteur
35.6kW/48HP
– Vitesse d’entraînement (m/min)
6~30
– Diamètre rouleau d’entraînement (mm)
ø 140/ø 35
– Largeur rouleau d’entraînement (mm)
2×50
– Largeur rouleau d’entraîn. opposé à l’axe gauche
2x(1×20+1×16)
– Diamètre rouleau entraîn. extérieur (mm)
ø 140/ø 35
– Largeur rouleau entraîn. extérieur (mm)
2×50
– Diamètre de course du rouleau
ø 96
entraîn. intérieur
– Largeur de course du rouleaux
1×30+1×50
entraîn. intérieur
– Diamètre de course du rouleau
ø 96
entre les 2 arbres sup.
– Largeur de course du rouleau
253
entre les 2 arbres sup.
– Diamètre du rouleau entraîn. extérieur
ø 96
– Largeur du rouleau entraîn. extérieur
253
– Pression air max. sur les rouleaux
6
entraîn.intérieur
– Réglage table d’entraînement et grille (mm)
10
– Réglage axial des axes verticaux (mm)
30
– Réglage axial des axes horizontaux (mm)
20
(sauf pour 1er axe inférieur)
– Longueur de table d’entraîn. (mm)
2000
– Dimensions de la machine (mm)
3760x1730x1750
– Poids (kg)
4800

Options :

* 4 Porte-outils pour RMM422

Avec 1 fraise à rainer

* 4 Porte-outils pour RMM423

Avec 1 fraise à rainer

* 4 Porte-outils pour RMM523

Avec 1 fraise à rainer

* Mise en route forfait
